O que é e para que serve o visor de fluxo?

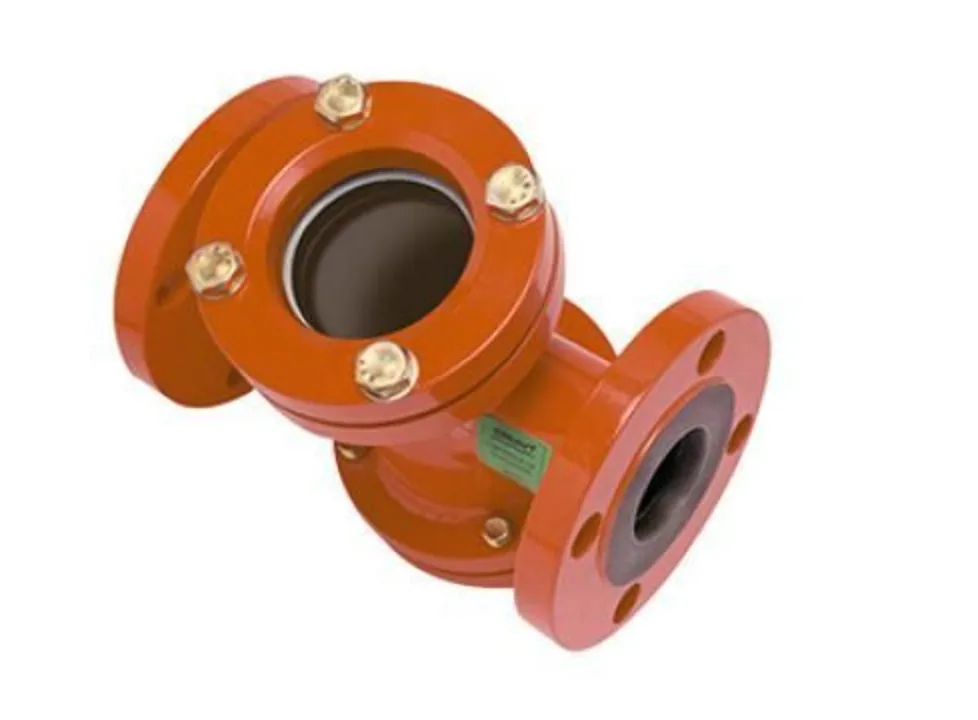

Basicamente, um visor de fluxo possibilita a averiguação visual das situações imediatas do caminho dos fluidos na parte interna das tubulações.

Além disso, a chave de fluxo é utilizada no controle do fluxo do vapor e superfícies de aquecimentos nos sistemas de aquecimento nos sistemas de vapor.

O visor de fluxo pode ser utilizado em diferentes segmentos industriais, devido a sua diversidade em materiais e conexões.

Portanto, seja qual for um setor em que esteja inserido: alimentício, açúcar e álcool, químico e petroquímico,  a chave de fluxo prestará grande auxílio na precisão dos processos.

Em que situações o visor de fluxo é utilizado e como esse equipamento funciona

De maneira geral, o visor de fluxo é utilizado no sistema de Conexão Setorial de dreno, ensaio e alarme, também conhecido como conexão de teste e alarme e ainda kit setorial.

A instalação da chave de fluxo deve ser feita em todos os andares ou setores de uma edificação.

Para exemplificar, colocamos em tópicos como se dá o funcionamento do visor de fluxo, considerando uma edificação de 2 pavimentos, tendo cada uma deles sua própria Conexão Setorial, veja:

• A partir da elevação da temperatura do ambiente protegido, um ou mais sprinklers da instalação passam a funcionar;
• O caminho entre o sprinkler e a VGA é reduzido devido a pressão de água, assim, surgem a diferença de pressão entre os trechos antes e depois da VGA , fazendo com que o obturador da VGA tenha uma abertura parcial. Como consequência, ocorre a redução da pressão de água no espaço entre as bombas de incêndio e VGA.
• Percebendo a baixa da pressão, os pressostatos, que são instalados na casa de bombas de incêndio, ligam as bombas de água;
• No momento em que essas bombas são ligadas, dá-se início ao fluxo de água que vai da tubulação até o local onde aconteceu a ativação do sprinkler. Assim, o visor de fluxo identifica o caminho da água, repassando os dados para central de incêndio, possibilitando a ativação do alarme e demais procedimentos necessários.

Descrição técnica da chave de fluxo

• Diâmetro: 1”, 1-1/4”, 1-1/2”, 2”, 2-1/2”, 3”, 4”, 6” e 8”;
• Vazão mínima: varia de 15 a 40 L/min, embora pouco citada, essa característica é extremamente importante;
• Tipo de retardo: pneumático;
• Tipo de chave de fluxo: modelo Tipo T (T-Type) e ainda a boca de lobo (Vane-Type ou Paddle-Type).

Vale ressaltar aqui que a palheta da chave de fluxo do tipo boca de lobo instalada no sistema de incêndio é composta de nylon e não de metal, sendo sua aparência parecida com uma nadadeira.

Principais diferenças do visor de fluxo entre os sistemas de incêndio e de ar condicionado central

É muito comum que haja confusão entre o visor de fluxo idealizado para o sistema de incêndio com o do sistema de ar condicionado.

Mesmo que a função seja a mesma em ambos os sistemas, verificar o fluxo de água, podem ser identificadas algumas diferenças físicas e de aplicação, que serão esclarecidas agora.

Chave de fluxo do sistema de incêndio

• Constituída em nylon, a chave de fluxo para sistema de incêndio é utilizada exclusivamente para determinado diâmetro da tubulação, além de contar com apenas 1 palheta;
• No interior da tubulação, a palheta ocupa todo o seu diâmetro;
• Por atuarem em vazões menores, os visores de fluxo para sistemas de incêndio são mais sensíveis.

Chave de fluxo do sistema de ar condicionado

• Diferentemente do modelo anterior, a chave de fluxo para ar condicionado conta com maior número de palhetas, para que sejam adaptadas aos diferentes diâmetros dos tubos;
• Também não há ocupação total da parte interna da tubulação pelas palhetas;
• As vazões com as quais trabalha são muito maiores que o equipamento do sistema de incêndio.

Regras da ABNT e NFPA acerca da utilização do visor de fluxo

As determinações da Associação Brasileira de Normas Técnicas (ABNT) NBR 10897 sobre o visor de fluxo são:

• Requisito 5.7.1 – “Cada sistema de chuveiros automáticos deve ser provido de uma conexão de teste e alarme, cuja principal função é testar o funcionamento dos alarmes de fluxo de água (gongo, chave de fluxo).”;
• Requisito 5.7.2 (Figura 3) – Indica que a conexão de teste e alarme de cada andar de edificações de múltiplos pavimentos deve possuir chave de fluxo com retardo pneumático;
• 9.1 – “O alarme de fluxo de água deve ser específico para sistemas de chuveiros automáticos e deve ser ativado pelo fluxo de água equivalente ao fluxo de um chuveiro automático de menor orifício instalado no sistema.”
• 9.4 – “As chaves de alarme de fluxo tipo palheta com retardo automático [pneumático conforme 5.7.2-fig.3] devem ser instaladas apenas em sistemas de tubo molhado.”;

Conclusão

Assim como demais equipamentos de medição, o visor de fluxo é de fundamental importância para o sucesso dos processos industriais.

Para isso é fundamental assegurar que o equipamento utilizado seja de alta qualidade, para que o objetivo da aquisição da chave de fluxo seja cumprido.
